L 684 - Ersatzneubau Gahmener Brücke Lünen

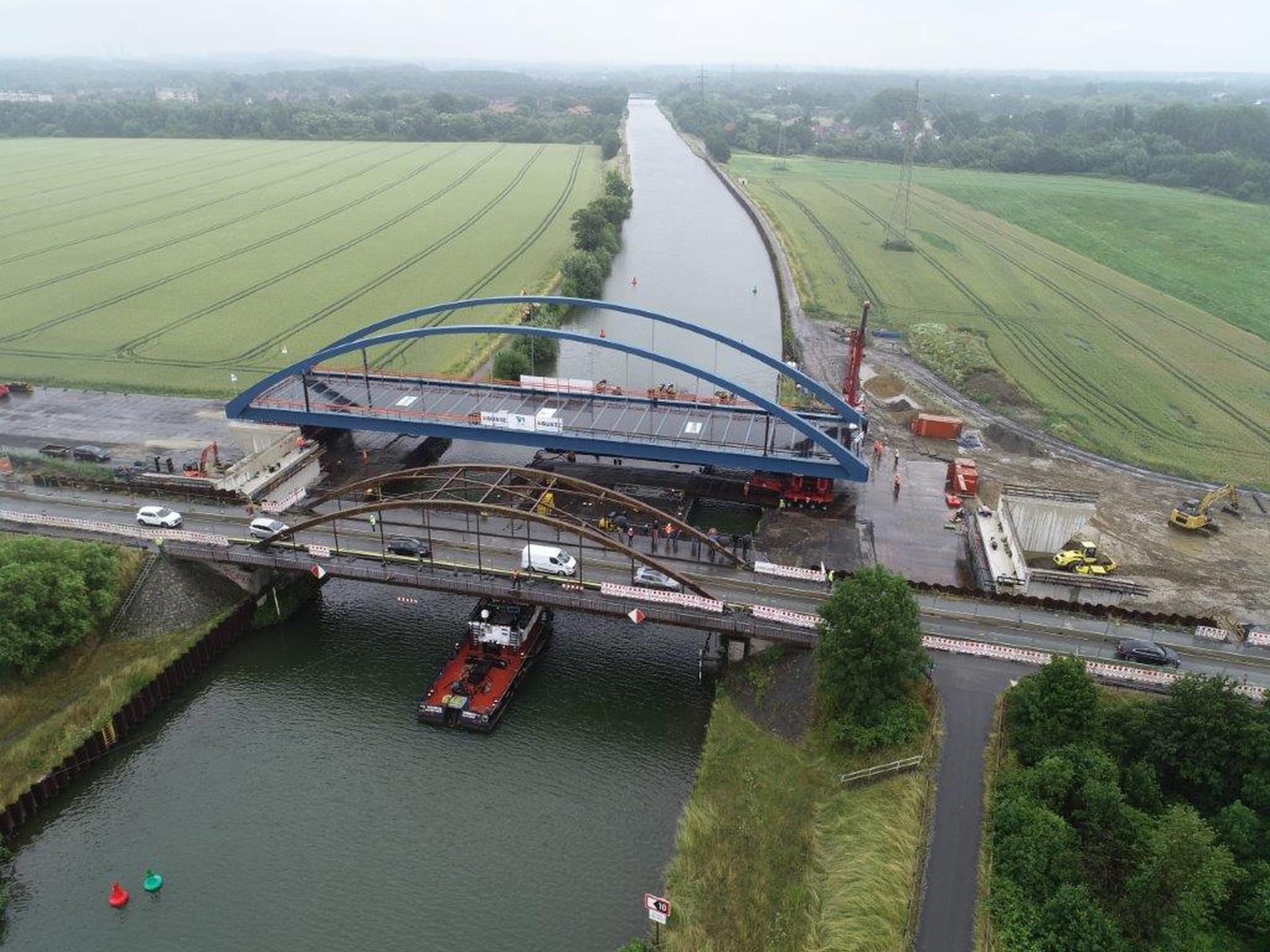

Das Kreuzungsbauwerk Gahmenerstraßen-Brücke ist zur Überführung der Landstraße L 684 von Dortmund nach Lünen errichtet worden.

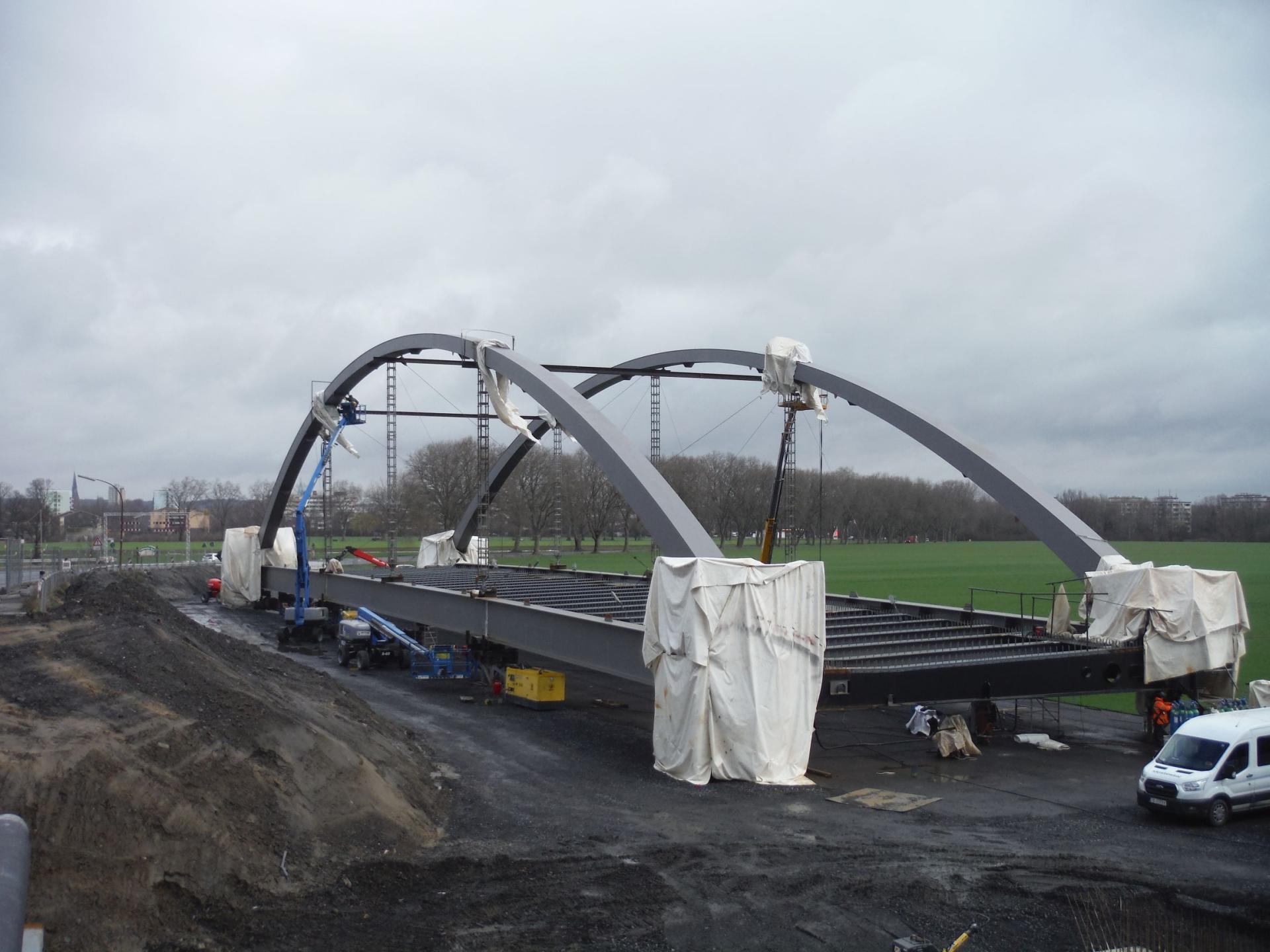

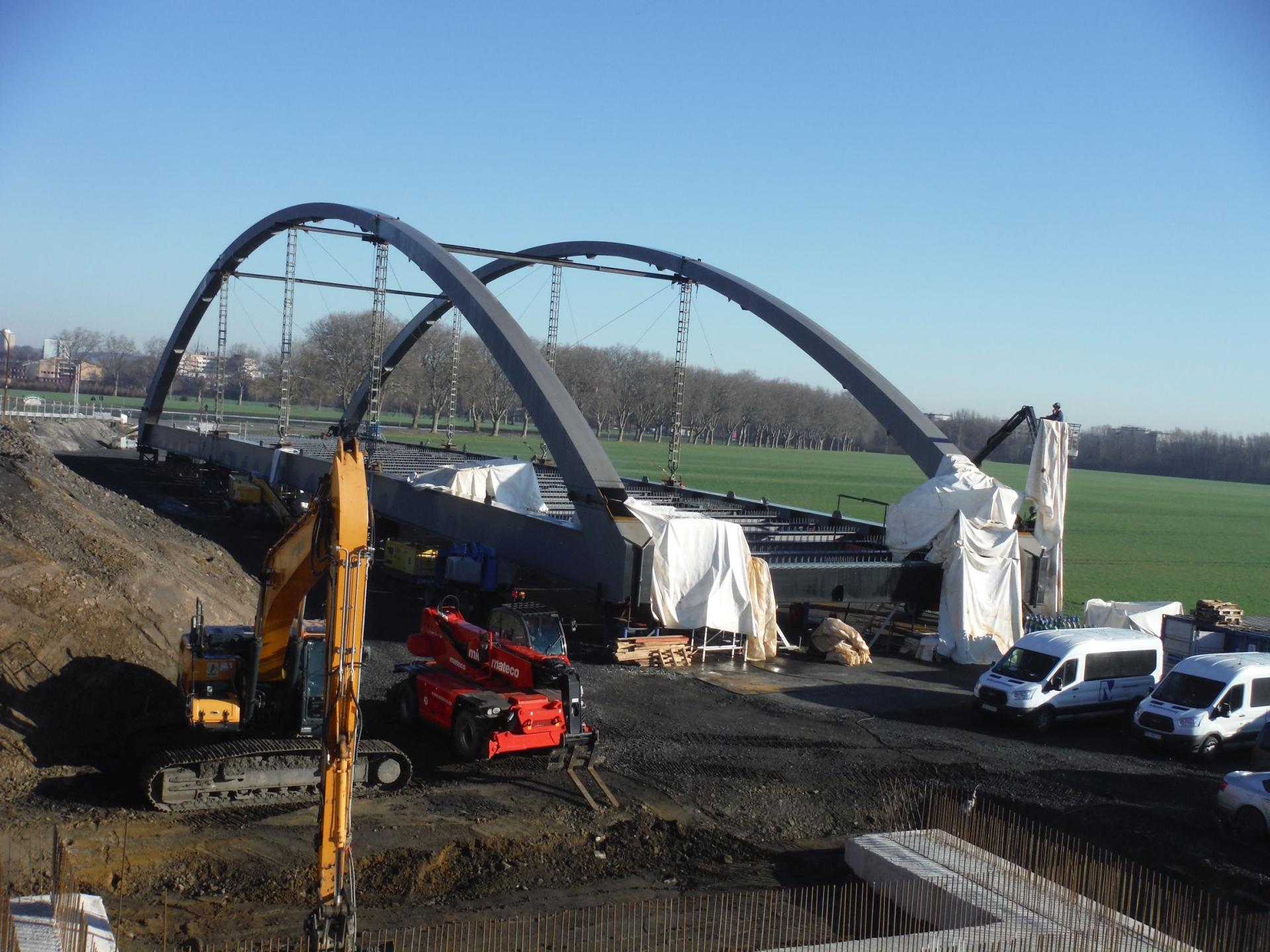

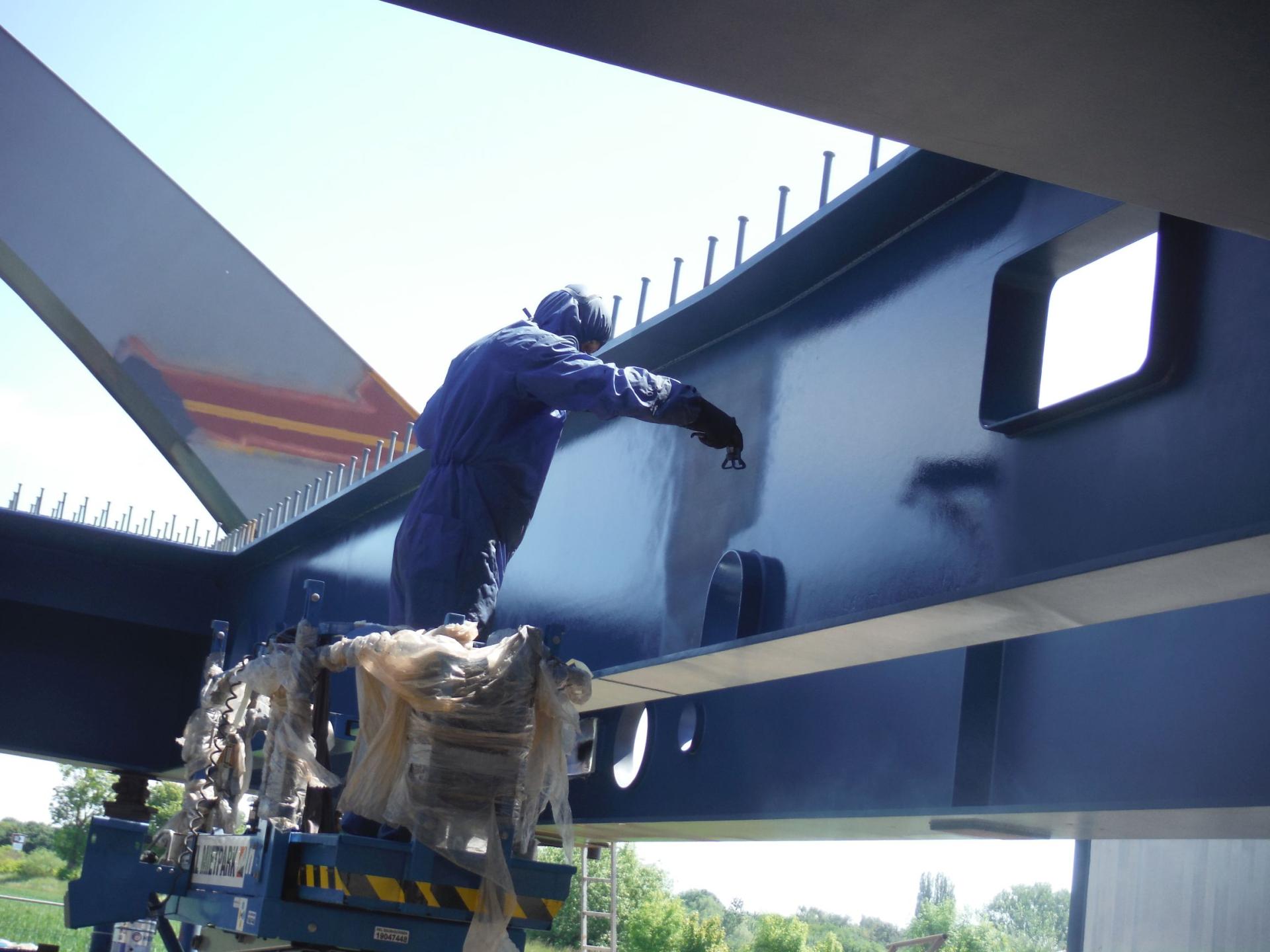

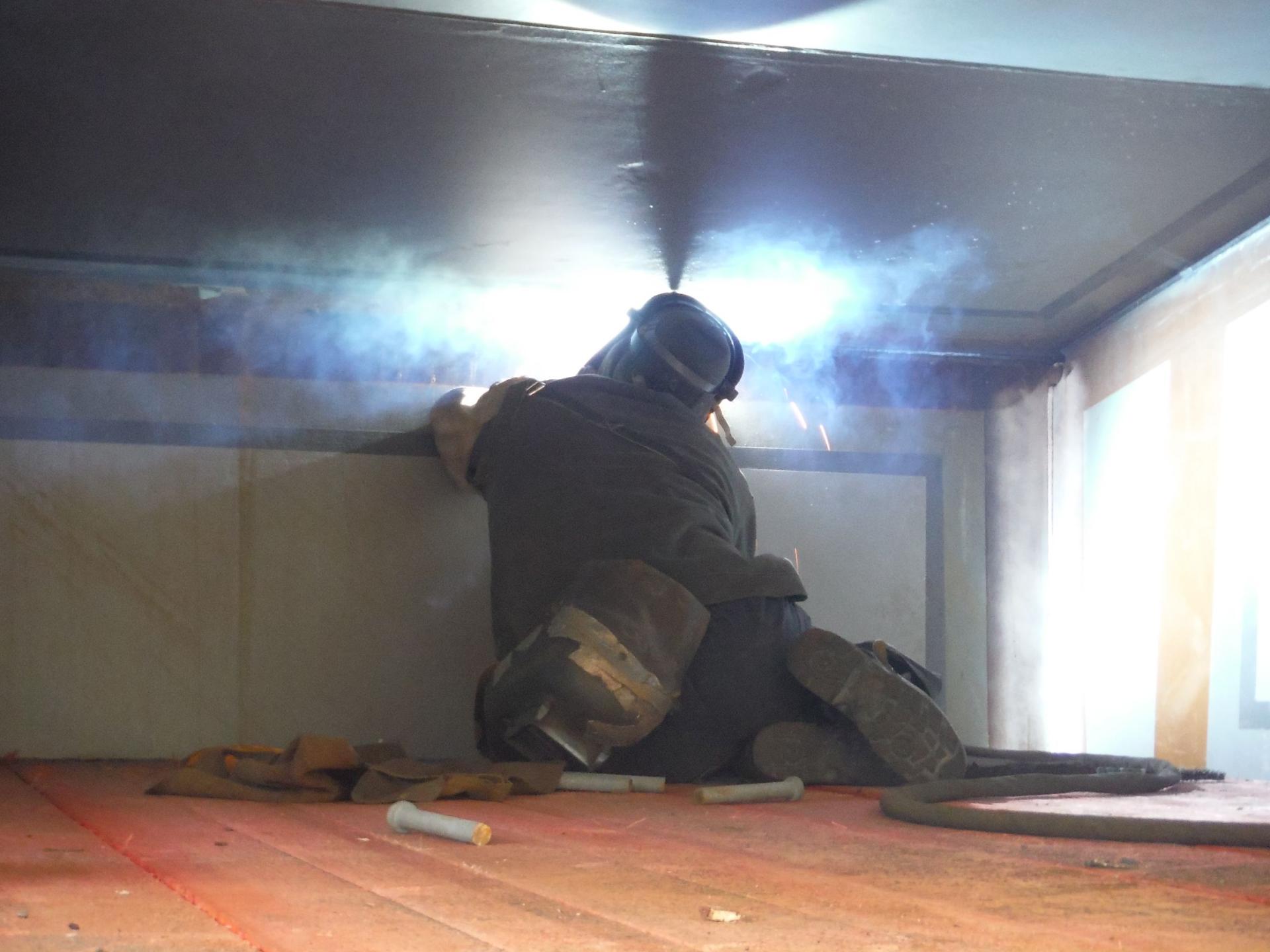

Der stählerne Überbau ist eine einfeldrige Stabbogenbrücke mit einer Fahrbahnplatte in Stahlbetonbauweise. Der Bogen besteht aus einem luftdicht verschweißten Hohlkastenquerschnitt. Der Versteifungsträger ist als offenes Profil (I-Profil) konzipiert. Die Hänger sind als Rundstahlquerschnitt (Ø 120 mm) ausgebildet.
Bauwerksdaten
Stabbogenbrücke
Stützweite: | 81,10 m |
Lichte Weite: | 79,51 m |
Systemmaß (Bogenstich): | 14,83 m |
Breite zw. Geländern: | 14,00 m |
Brückenfläche: | 1135 m² |
Brückenklasse: | LM1 (DIN EN 1991) |
Auftraggeber: WSN Datteln
Leistungen: Bau und Fertigungsüberwachung
Ausführung: 2020-2022
